水洞实验技术：可视化流体的神奇世界

什么是水洞？

水洞（Water Tunnel），又称循环水槽，是一种以水为工作介质的流体实验设备。与风洞类似，水洞通过让水流过固定模型来研究绕流特性。但水洞有一个独特的优势：流动可视化。

由于水的密度是空气的约800倍，同样的流速下，水洞中模型受到的力远大于风洞，且水中的染料、气泡、示踪粒子等可视化手段更加直观、清晰。

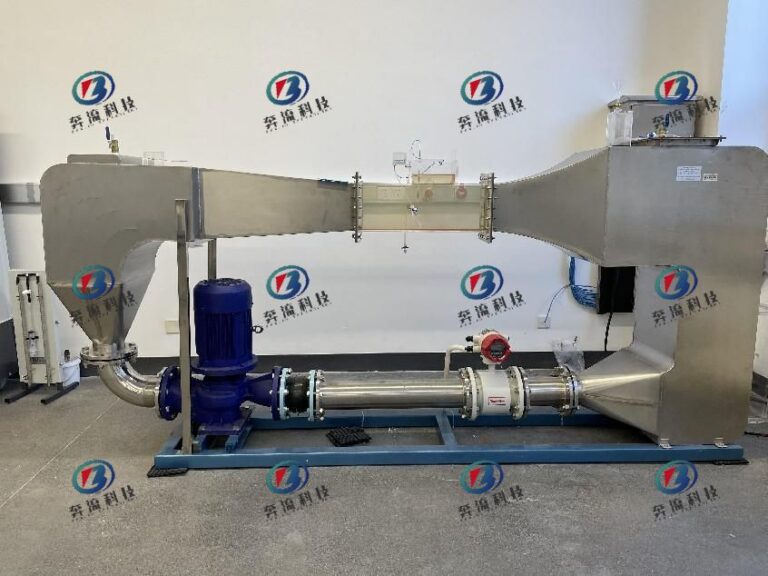

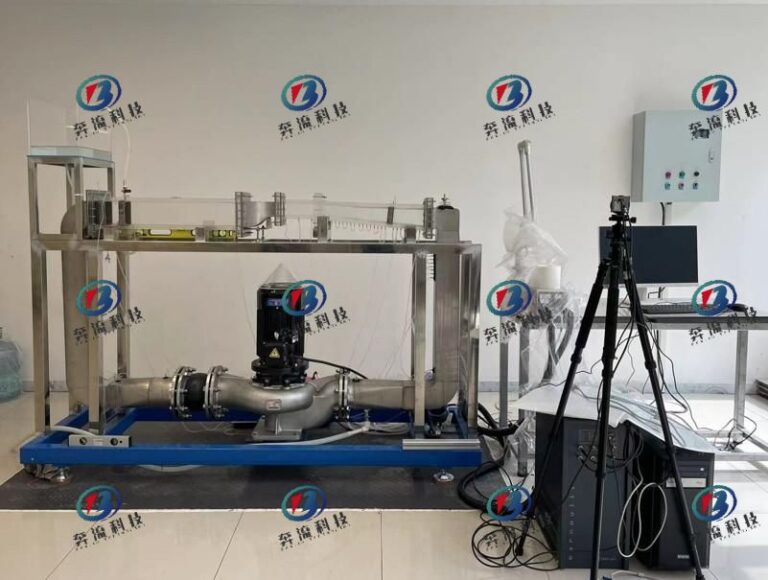

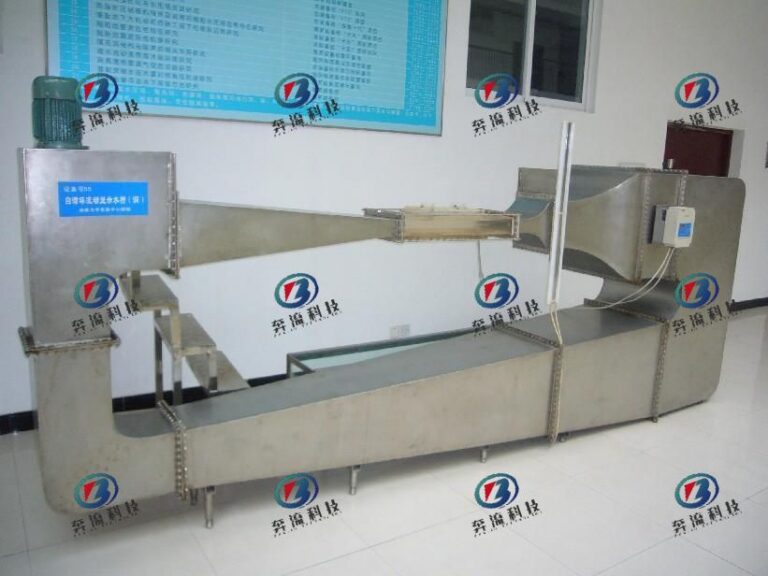

水洞的工作原理

水洞的基本回路与风洞类似，但工作介质是水，因此有其特殊设计：

• 水泵系统：提供循环动力，通常采用变频调速以实现流速调节
• 稳压箱：消除泵的脉动，保证实验段流速均匀稳定
• 实验段：透明材质（有机玻璃或钢化玻璃），便于光学观测
• 过滤系统：去除水中杂质和气泡，保持水质清澈
• 消能网：减小湍流度，提高流场品质

水洞的流动可视化技术

水洞最大的魅力在于能看到”看不见”的流动。以下是几种经典的可视化方法：

1. 染料注入法

将有色染料从模型表面的小孔注入水流中，染料随水流运动形成彩色线条，直接显示流线和漩涡结构。这是最经典、最直观的可视化方法。

2. 氢气气泡法

在水中施加电压，在阴极产生极细的氢气泡，这些气泡像”示踪粒子”一样随水流运动。通过脉冲控制，可以显示流线、时间线和时间迹线。

3. 粒子图像测速（PIV）

在水中撒入示踪粒子，用激光片光照明，通过高速相机拍摄粒子位移，利用互相关算法计算全场速度分布。这是现代流体力学研究的标准手段。

4. 纹影法与阴影法

适用于密度变化引起的折射率变化可视化，在水洞中主要用于观测温度分层和浓度梯度。

水洞实验的典型应用

圆柱绕流与卡门漩涡街

当流体绕过圆柱体时，在圆柱后方会交替脱落漩涡，形成著名的卡门漩涡街（Kármán vortex street）。这一现象与桥梁风致振动（如塔科马海峡大桥坍塌）、海底管线振动等工程问题密切相关。

翼型绕流

在水洞中观察翼型表面的边界层发展、分离泡的形成与脱落，对于理解失速机理、优化翼型设计至关重要。

钝体空气动力学

汽车、建筑等钝体绕流产生复杂的尾迹结构，水洞实验可以清晰展示分离区、回流区和漩涡脱落过程。

水洞与风洞的对比

实验技巧：水洞实验前务必充分排气，水中残留的气泡会严重影响可视化效果。另外，控制水温恒定对保证实验重复性非常重要。
