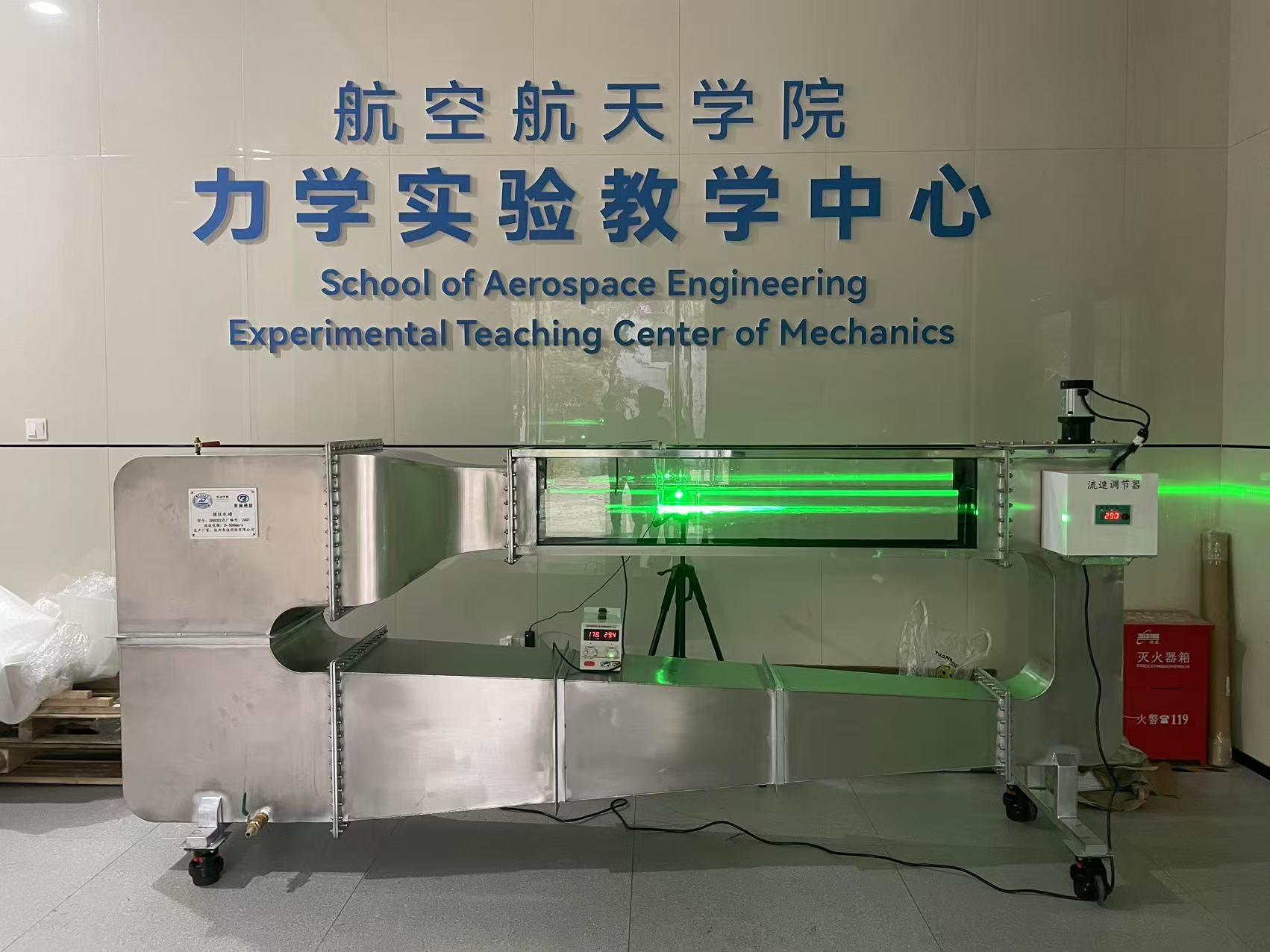

低速流场水洞/水槽

产品简介

低速流场显示水洞/水槽是杭州奔流科技有限公司面向流体力学、水动力学、水下航行器及水力机械等领域自主研发的实验教学与科研设备。设备采用全循环式水循环结构，结合流场显示技术，可对水下航行器、水力机械等模型周围的流动状态进行直观观测与分析，并可开展阻力、升力、力矩、空化性能及流场特性等相关实验。

设备流速范围覆盖低速流动实验需求，试验段采用透明有机玻璃或钢化玻璃结构，具有良好的流场可视化效果。通过配置轴流桨、变频电机及调速系统，可实现试验流速的连续调节，为高校流体力学、水动力学、船舶与海洋工程、水利水电工程等专业的实验教学及科研测试提供可靠的实验平台。

主要功能与特点

1. 水下航行器流体动力性能测试
   可用于测量水下航行器模型在不同流速条件下的阻力、升力、力矩等流体动力参数，为航行器外形优化、水动力性能分析及设计改进提供实验数据支持。
2. 流场结构可视化显示

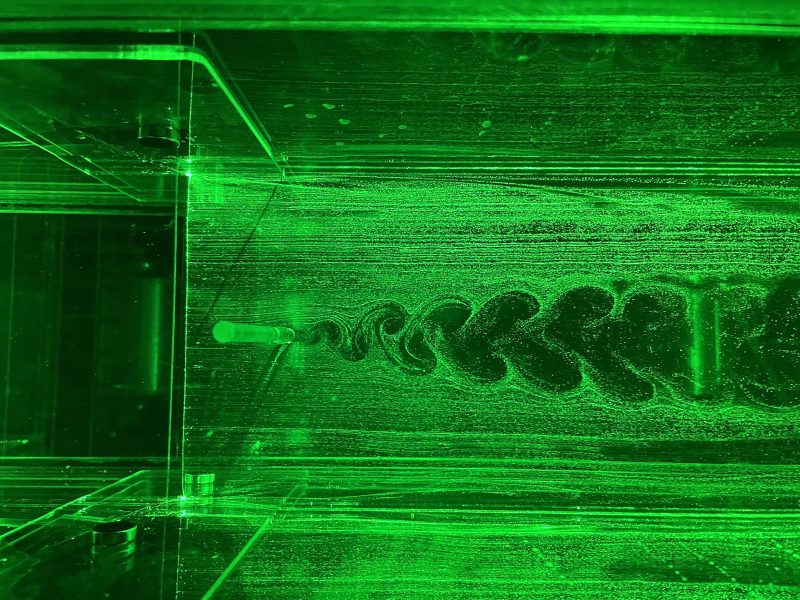

   结合流场显示技术，对模型周围水流运动状态进行直观展示，可观察分离、尾流、涡流等典型流动现象，帮助分析复杂流动结构及其形成机制。
3. 水力机械性能实验
   可用于螺旋桨叶、水轮机等水力机械模型的相关实验，开展空化性能、运行效率及流场特性等测试，为水力机械的结构设计、性能优化及运行效率提升提供实验依据。
4. 全循环水流系统
   设备采用全循环式结构，水流在系统内部循环运行，结构紧凑，便于实验操作及长期使用。
5. 低速流场稳定可调
   采用导流翼片进行整流稳流，并配置变频调速动力系统，可根据实验需求调节试验段流速，满足不同低速流场实验条件。
6. 透明试验观测段
   试验观测段采用有机玻璃或钢化玻璃制作，具有良好的透明度，便于实验人员从不同角度观察模型周围的流动现象及流场变化。
7. 收缩段优化设计
   收缩段采用国际公认的双三次曲线或维托辛斯基曲线进行设计，使水流能够平稳收缩进入试验段，有利于改善试验段流场品质。

主要技术参数

应用领域

低速流场显示水洞/水槽主要适用于以下教学与科研场景：

• 高等院校流体力学、水动力学相关专业本科及研究生实验教学；
• 船舶与海洋工程、水下航行器相关专业实验教学与科研；
• 水利水电工程及水力机械相关专业实验研究；
• 水下航行器模型阻力、升力及力矩等水动力性能测试；
• 螺旋桨、水轮机等水力机械模型性能及流场特性研究；
• 流体流动、边界层、分离、尾流及涡流等典型流动现象的可视化实验；
• 高校教师科研课题及工程技术人员相关实验研究。

选型指南

选择低速流场显示水洞/水槽时，建议根据实际实验对象、模型尺寸、所需流速范围及测试内容确定设备配置。对于以流场观察和可视化实验为主的教学需求，可重点关注试验段尺寸、透明观测范围及流速调节范围；对于水下航行器及水力机械模型性能测试，则可根据实验模型尺寸进一步配置相应的力学测量及流场显示装置。

设备可根据用户具体实验需求进行结构、试验段尺寸、动力系统及测量系统等方面的定制，为高校实验室建设及科研平台搭建提供选型方案。

常见问题

Q：低速流场显示水洞/水槽主要用于哪些实验？

A：设备主要用于低速水流条件下的流场显示与水动力性能实验，可开展水下航行器阻力、升力、力矩等测试，同时可用于螺旋桨、水轮机等水力机械模型的性能及流场特性研究。

Q：设备的流速范围是多少？

A：标准设备试验段流速范围为0～1m/s，可通过变频电机及调速变频器对流速进行调节。

Q：试验段尺寸是多少？

A：标准设备试验段尺寸为600×200×200mm，试验段断面尺寸为200×200mm。

Q：设备是否可以进行定制？

A：可以。可根据实验模型尺寸、流速要求、测试内容及实验室场地条件，对试验段尺寸、动力系统、测量系统及流场显示方式等进行定制。

Q：设备是否提供安装调试服务？

A：可以提供设备安装调试及相关操作培训服务，帮助用户快速完成设备安装、使用及实验教学。
